電極ベースプラットフォーム
電極ベースプラットフォーム

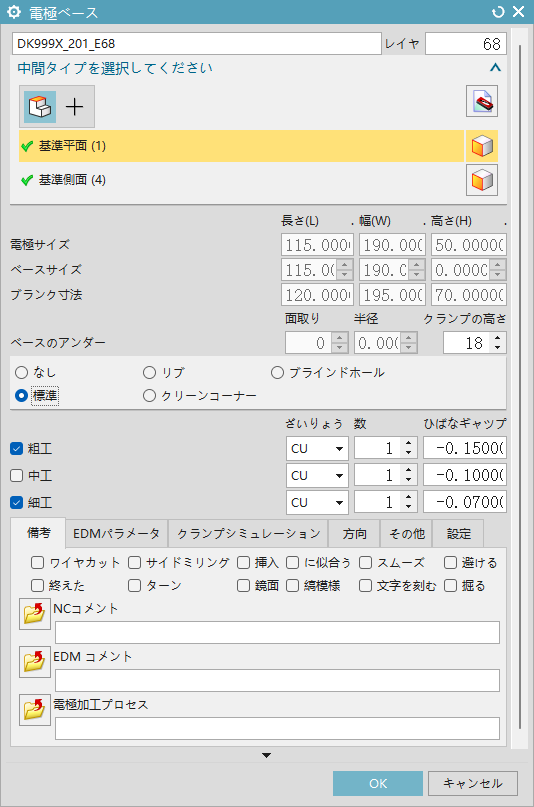

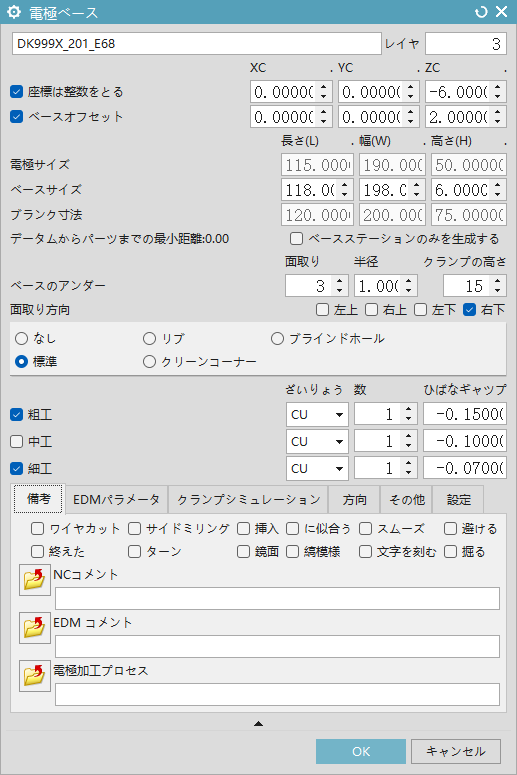

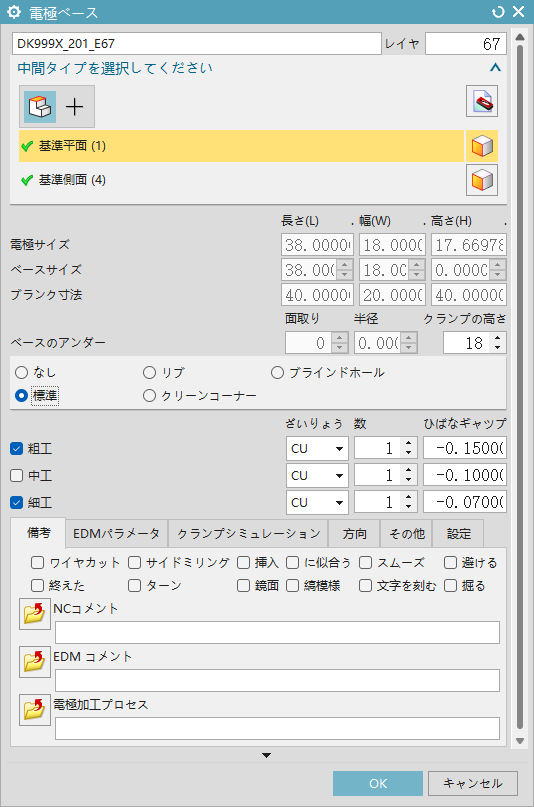

電極ベース
- 電極ベース：電極形状に基づいて電極ベースプラットフォームを作成し、関連パラメータを定義
- 電極番号：電極番号を定義（初期化時の電極番号プレフィックスに基づき自動生成）
- レイヤー：電極を配置するレイヤー番号を定義（システムパラメータ設定に基づき開始レイヤーを定義）
- 放電座標端数処理：座標の端数処理の有無を定義し、X・Y・Z 値を調整
- ベースプラットフォームオフセット：ベースプラットフォームのオフセット値を定義し、数値は次の電極に引き継がれる
- 電極寸法：電極ヘッドの外形寸法を表示
- ベース寸法：電極ベースの寸法を定義（システムパラメータで最小寸法、基準端から形状までの距離を定義可）
- ブランク寸法：ブランク（素材）寸法を表示（システムパラメータで拡大値、増量方式を定義可）
- ベースプラットフォーム - 部品最小距離：ベースプラットフォームからワークまでの最小距離を表示
- ベースプラットフォームのみ生成：属性無しのベースプラットフォームを生成
- 基準面チャンファー / フィレット：C 角（チャンファー）・R 角（フィレット）のサイズを調整（システムパラメータでデフォルトサイズを定義可）
- クランプ高さ：電極のクランプ高さを調整（システムパラメータでデフォルトサイズを定義可）
- 基準角方位：基準角の方向を定義（システムパラメータでデフォルト方向を定義可、又は前回の方向を引き継ぎ可）
- 無し・標準・リブ：スパークギャップ（火花間隙）の組み合わせ（システムパラメータで組み合わせを定義可）
- 粗加工：粗加工の数量・ギャップ・材質を定義
- 中加工：中加工の数量・ギャップ・材質を定義
- 仕上げ加工：仕上げ加工の数量・ギャップ・材質を定義

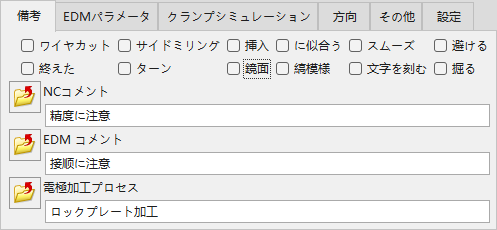

備考
- CNC 加工備考：CNC 加工の注意事項を備考として記載し、ラベル出力に使用（システムパラメータ設定可）
- EDM 放電備考：EDM 放電の注意事項を備考として記載し、ラベル出力に使用（システムパラメータ設定可）
- 電極プロセス備考：プロセス情報の注意事項を備考として記載し、ラベル出力に使用（システムパラメータ設定可）

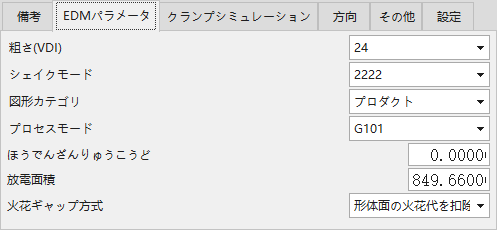

放電パラメータ
- 表面粗さ（VDI）：表面粗さを定義し、ラベル出力に使用（システムパラメータでデフォルト値を設定可）
- 揺動方式：放電時の揺動方式を定義し、ラベル出力に使用（システムパラメータでデフォルト値を設定可）
- 形状区分：電極の形状を定義し、ラベル出力に使用（システムパラメータでデフォルト値を設定可）
- 放電残高度：放電加工の実際の残高度を定義
- 投影放電面積：放電加工の投影面積を定義

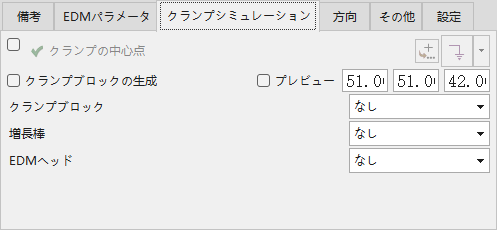

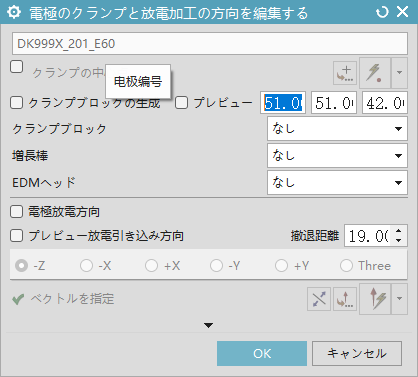

クランプシミュレーション
- 治具中心点：治具の中心点を定義（原文誤記修正：表面粗さではなく治具中心点を定義）
- 治具ブロック生成：治具の中心点を定義し、主に偏心電極への適用に使用
- プレビュー：治具モデル又はカスタムブロックを確認
- クランプブロック：シミュレーション用のクランプブロックを選択
- エクステンションロッド：シミュレーション用のエクステンションロッド（加长杆）を選択
- EDM ヘッド：シミュレーション用の EDM ヘッド（EDM 机头）を選択
方向

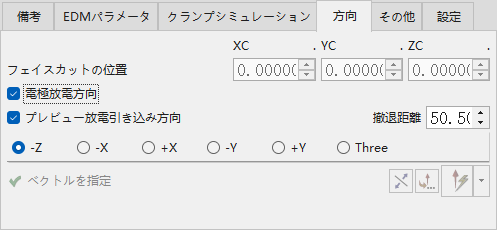

- 切り刃基準位置：XC・YC・ZC の 3 軸を連動させ、切り刃の基準位置を調整
- 電極放電方向：放電方向を活性化後、-Z・-X・+X・-Y・+Y・Three（3 軸方向）に修正可
- 放電後退方向プレビュー：電極の後退位置を確認
- 後退距離：電極の後退距離を設定

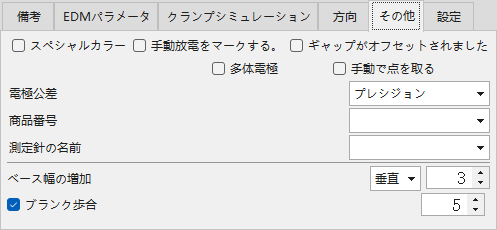

その他
- 特殊色マーキング：電極に固有の色 ID を紐づけ
- 手動放電マーキング：手動放電とマーキング後、スキャン放電時にプログラムが生成されないよう設定
- ギャップ既調整マーキング：電極のギャップが既に調整済みであることをマーキング
- 粗加工・仕上げ加工多歯電極：自動的に粗加工・仕上げ加工多歯電極の設定画面に遷移
- 手動ポイント取得：電極形状の自動ポイント取得を無効にするマーキング
- 公差タイプ：電極の公差タイプを修正
- 資材番号：MES システムと連携するための資材番号を設定
- 測定プローブ名：当該電極で使用する測定プローブ（测针）を指定
- ベースプラットフォーム両側追加拡幅：ベースプラットフォームの対象方向と値を追加で拡幅設定
- ブランク寸法ステップ増量：ブランク寸法の増量値（ステップ単位）を設定

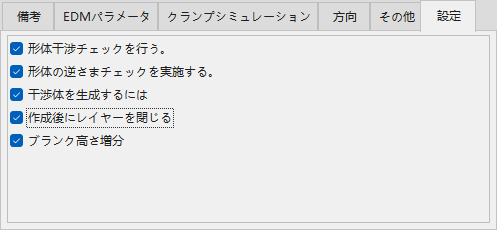

設定
- 電極形状干渉チェック：電極形状と部品の干渉有無をチェック
- 電極形状アンダーカット面チェック：電極形状のアンダーカット面（倒扣面）有無をチェック
- 電極作成後レイヤーを閉じる：電極作成完了後、当該電極のレイヤーを自動的に閉じる
- 標準ブランク高さ増量：標準的なブランク高さの増量値を使用
異形電極
- 異形電極：異形電極に属性を付与するために使用
- 芯出し方式選択：通常電極、片側基準電極、多軸連動（面選択）、旋盤用電極、角ブロック電極（点選択）から選択
- 基準面：電極の基準面を定義
- 基準側面：電極の側面を定義し、基準側面に基づき電極の芯出し方式を自動識別
異形電極編集
- 異形電極編集：属性が付与された電極の修正を行い、既存の電極番号、ギャップ、数量等の関連属性を自動的に読み込み
電極放電方向
- 電極放電方向：電極のクランプ情報を編集し、放電加工方向を調整するために使用
- 治具中心点：治具の中心点を定義（原文誤記修正：表面粗さではなく治具中心点を定義）
- 治具ブロック生成：治具の中心点を定義し、主に偏心電極への適用に使用
- プレビュー：治具モデル又はカスタムブロックを確認
- クランプブロック：シミュレーション用のクランプブロックを選択
- エクステンションロッド：シミュレーション用のエクステンションロッドを選択
- EDM ヘッド：シミュレーション用の EDM ヘッドを選択
- 電極放電方向：放電方向を活性化後、-Z・-X・+X・-Y・+Y・Three に修正可
- 放電後退方向プレビュー：電極の後退位置を確認
- 後退距離：電極の後退距離を設定
多体電極

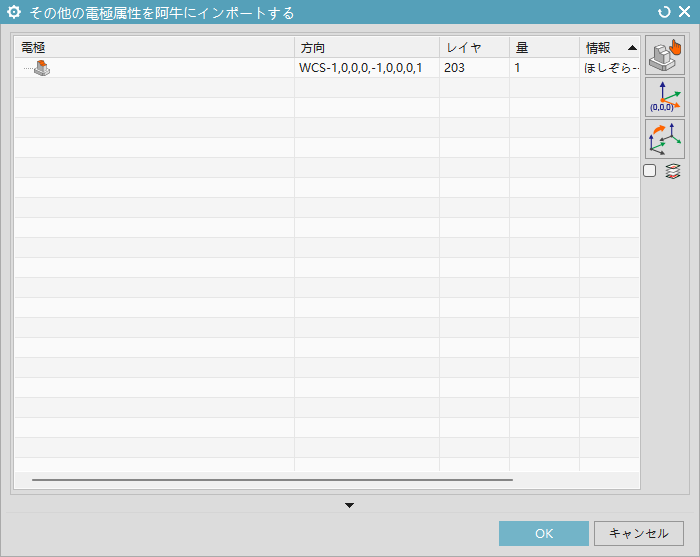

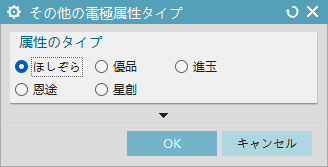

他のプラグインからインポート
- 適用対象：他のプラグインから一括で「阿牛属性」（特定プラグインの属性）をインポートする場合
- 他の電極選択：変換が必要な電極を追加選択
- WCS を絶対座標に設定：WCS（作業座標系）を絶対座標と重ね合わせる
- 座標方向設定：電極の WCS 方向を指定して定向
- 完了後電極レイヤーを閉じる：処理完了後、電極のレイヤーを閉じる

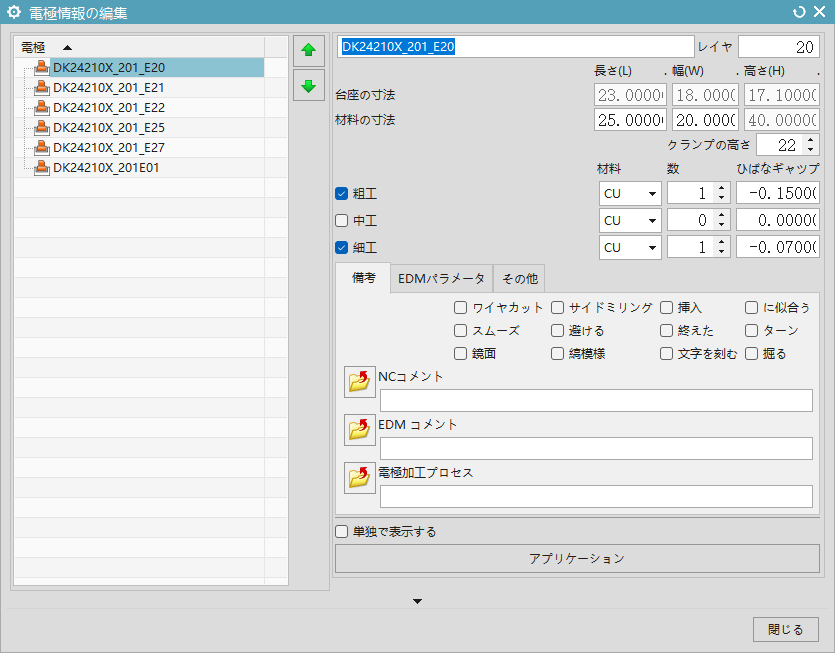

電極情報
- 適用対象：電極情報の内容を編集する場合
- 単独表示：選択した電極を単独で表示
- 適用：修正内容を確定して適用

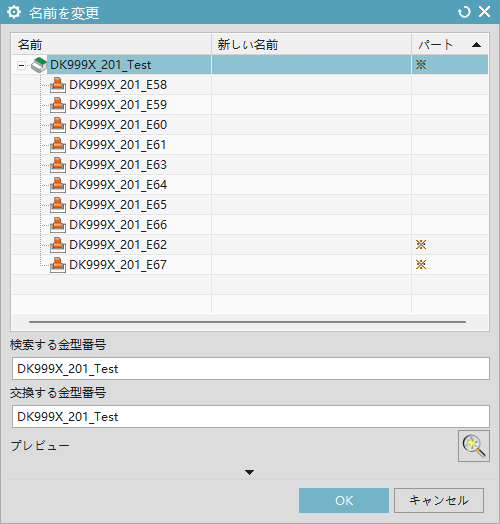

電極リネーム
適用場面：同じ金型を製造する際、一括で電極番号を変更する
- コンポーネント：Partファイルをエクスポート済みの電極
- 検索：電極・金型番号検索文字列
- 置換：電極・金型番号置換文字列
- リネーム範囲：電極属性、電極実体名、電極レイヤ名、電極図面名/属性、電極抽出図面属性、エクスポート済み電極Partファイル属性、実体属性/名称

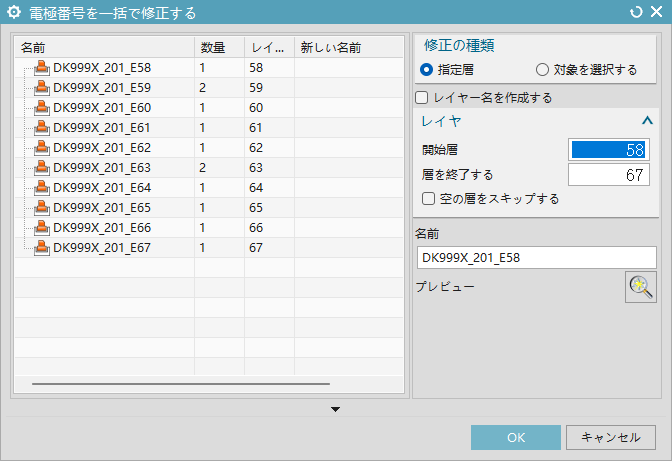

電極番号一括変更
適用場面：不連続番号付与や電極削除後の再整列
- 変更タイプ - 指定レイヤ：全電極を自動読込、開始層から終了層まで連続番号でリネーム
- 空層スキップ：電極番号の連続性を確保
- レイヤ名作成：電極親レイヤに同名レイヤを生成

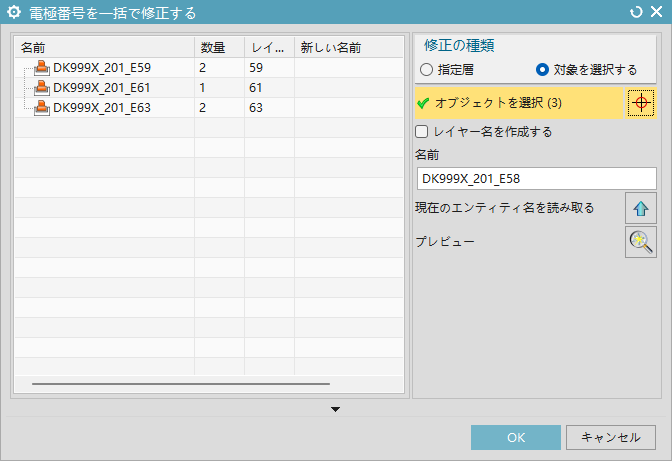

- 変更タイプ - 選択オブジェクト：指定電極を選択リネーム、基準名から連番付与、選択値からのデフォルト名読込・新名称プレビュー対応

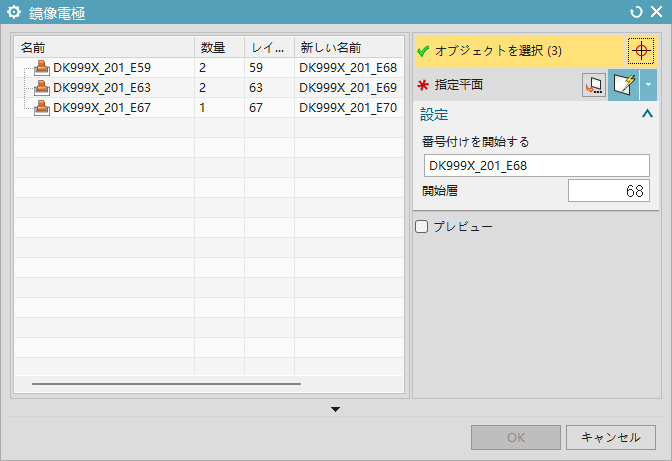

ミラー電極
適用場面：ミラー金型向け電極設計
- 選択オブジェクト：ミラー対象電極
- 平面指定：ミラー基準平面
- 開始番号：新電極初期番号（自動連番）
- 開始レイヤ：新電極初期レイヤ（自動連番）
- プレビュー：リアルタイムミラー効果表示
