電極検出

電極測定データ

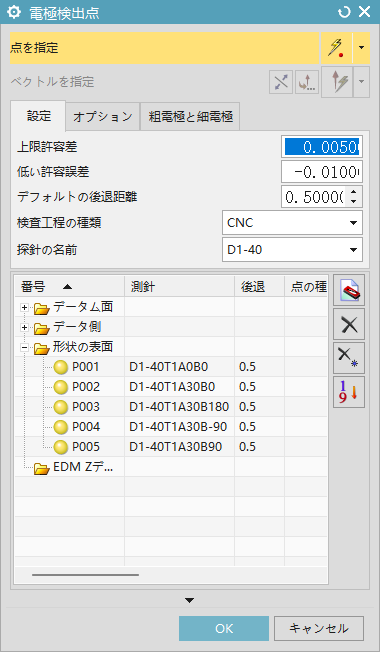

電極検査点

alt text

上公差：検査用の上公差値で、デフォルトで電極公差を読み込み、一時的な変更をサポート
下公差：検査用の下公差値で、デフォルトで電極公差を読み込み、一時的な変更をサポート
デフォルトの後退点距離：電極形状の後退距離で、システム設定でデフォルト値を設定可、一時的な変更をサポート
検査工程タイプ：CNC（エンシーシー）、ワイヤ放電加工（WEDM）
プローブ名：当該電極で使用するプローブ（測針）を定義し、システム設定でデフォルトプローブを設定可、一時的な変更をサポート
基準面：基準面は 4 つの基準点を満たす必要があります
基準辺：単一の基準辺は 2 つの基準点を満たす必要があります
形状面：電極形状の測定が必要な検査点
形状点のクリア：形状面上の全ての検査点を削除
リスト選択点の削除：左側リストで選択した点を削除
選択点の削除：図形領域で選択した点を削除
形状点の並び替え：リスト内の点を点の順序に基づいて再配置

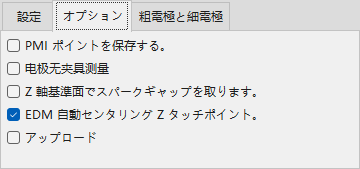

オプション

alt text

PMI ポイント位置の保存：PMI（製品・製造情報）ポイント位置を 3D モデルに保存
電極の無治具測定：無治具での測定を使用
Z 軸基準面のスパークギャップ調整：単一電極の Z 軸基準面に対してスパークギャップ（火花間隙）を調整
放電加工（EDM）自動芯出し Z 軸タッチポイント：放電加工（EDM）の自動芯出し Z 軸タッチポイントが取得不可の場合に対応
アップロード：データを自動化システムにアップロードし、システムパラメータ定義でデフォルトでチェック可、システム使用時は必ずチェックが必要

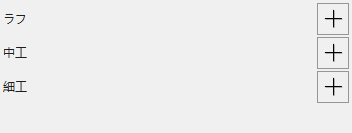

粗加工・仕上げ加工一体型電極

alt text

粗加工：粗加工用の検査点を選択
中加工：中加工用の検査点を選択
仕上げ加工：仕上げ加工用の検査点を選択

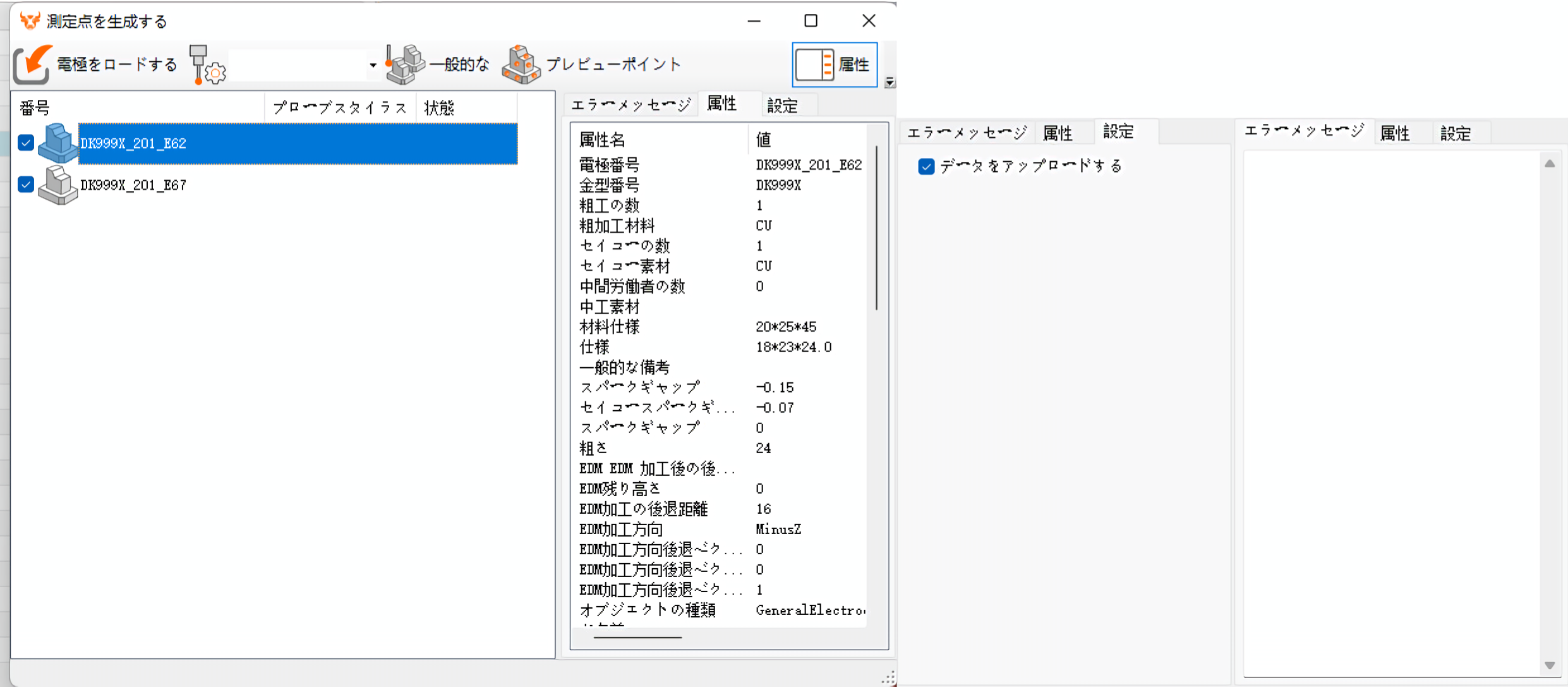

一括検査データ

適用対象：電極を一括ロードして検査データをエクスポートする場合 alt text

電極のロード：手動で他の電極図面ファイルをロード
プローブ指定：電極で使用するプローブ名を指定し、デフォルトでシステム設定のプローブ名を自動的に読み込み
一括点生成：電極を一括で検査点を生成
点のプレビュー：既に生成された検査点を確認
点の取得：単一電極の検査点を生成
属性：電極の関連情報を表示
エラーメッセージ：エラーメッセージを表示
電極データのアップロード：電極データを自動化システムにアップロードし、システムパラメータ定義でデフォルトでチェック可、システム使用時は必ずチェックが必要
