电极检测

电极测量数据

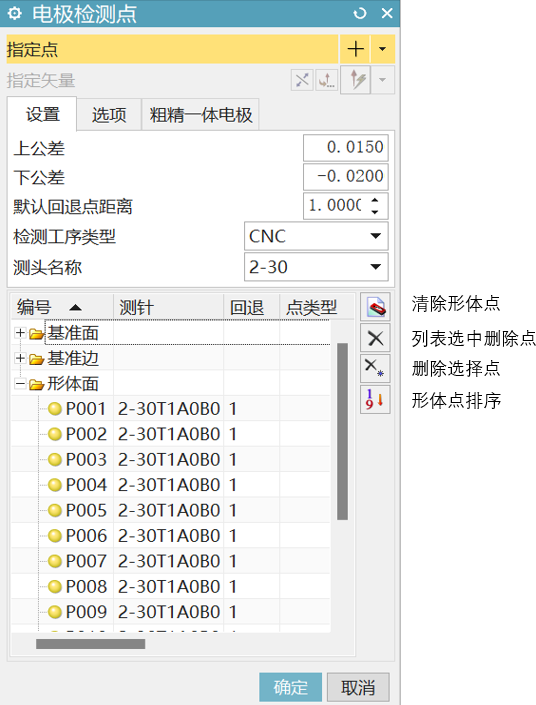

电极检测点

• 上公差：检测上公差值，默认读取电极公差，支持临时修改
• 下公差：检测下公差值，默认读取电极公差，支持临时修改
• 默认回退点距离：电极形体回退距离，支持系统设置配置默认值，支持临时修改
• 检测工序类型：：CNC、WEDM
• 测头名称：定义该电极使用的测针，支持系配置默认测针，支持临时修改
• 基准面：基准面平面需要满足四个基准点
• 基准边：单个基准边需要满足两个基准点
• 形体面:电极形体需要测量的检测点
• 清除形体点：删除形体面上所有的检测点
• 列表选中删除点：删除左边列表上选中的点
• 删除选择点:图形区域选择删除选择的点
• 形体点排序：列表的点根据点的顺序重排

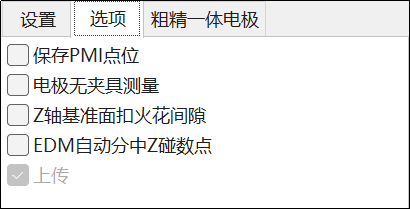

选项

• 保存PMI点位：PMI点位保存在3D模型
• 电极无夹具测量：使用无夹具测量
• Z轴基准面扣火花间隙：针对单个电极Z基准面扣火花间隙
• EDM自动分中Z碰数点：针对无法取EDM自动分中Z碰数点
• 上传：数据上传到自动化系统，支持系统参数定义默认打勾，使用系统必须勾选

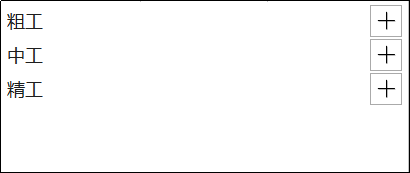

粗精一体电极

• 粗工：选择粗工检测点
• 中工：选择中工检测点
• 精工：选择精工检测点

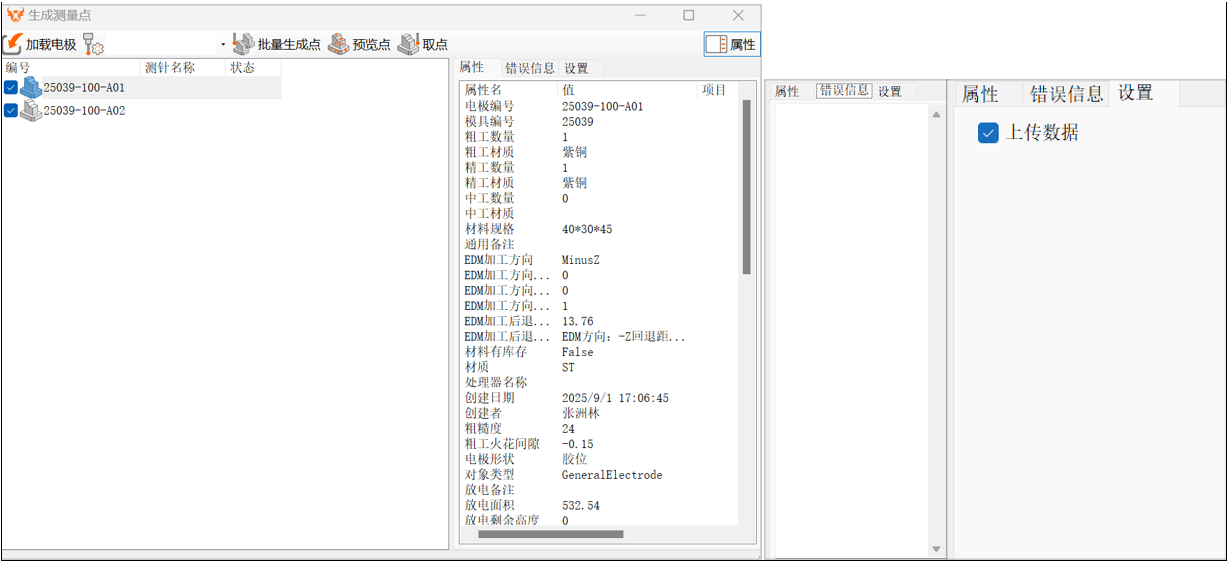

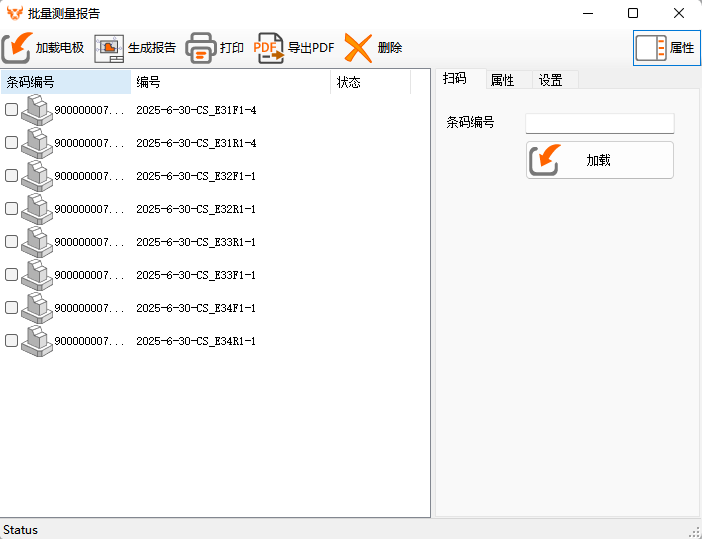

批量检测数据

适用于：批量加载电极导出检测数据

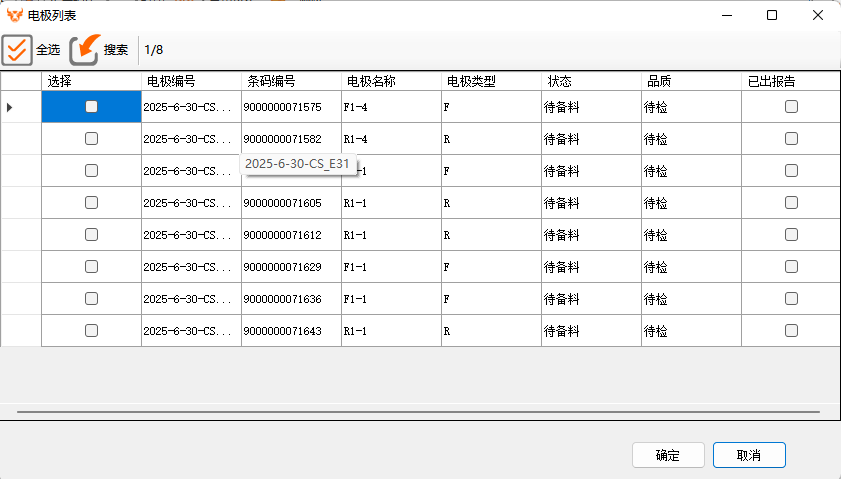

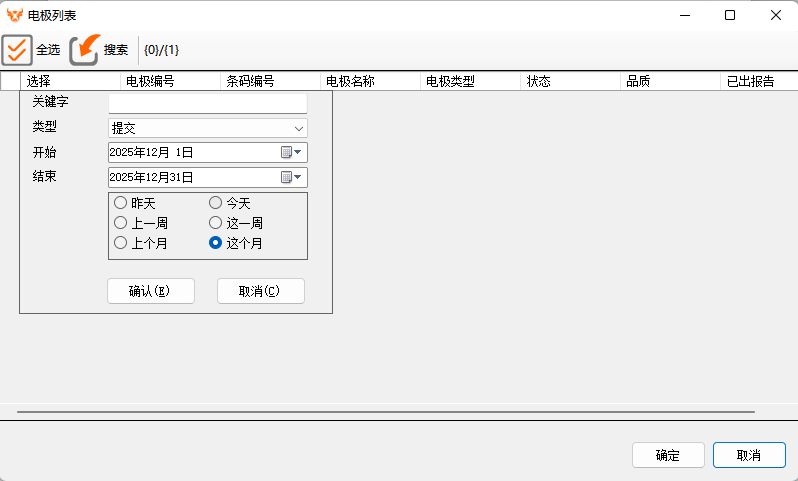

• 加载电极：手动加载其它电极图档
• 测针指定：指定电极需要使用的测针名，默认自动读取系统配置测针名
• 批量生成点：批量电极生成检测点
• 预览点：查看已经生成的检测点
• 取点：单个电极生成检测点

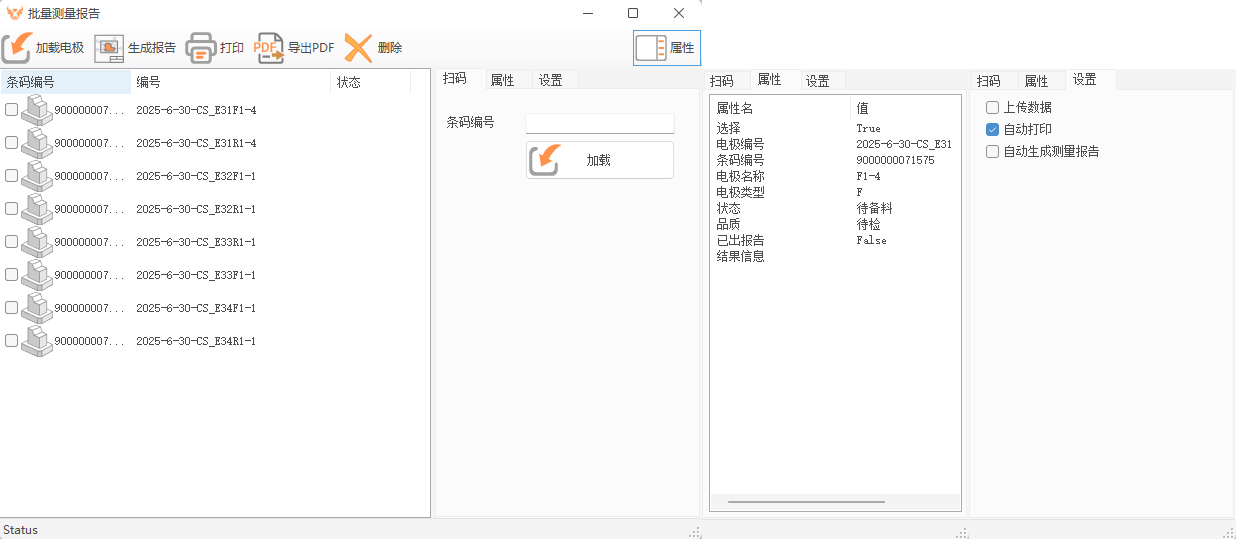

• 属性：显示电极的相关信息
• 错误信息：显示错误信息
• 上传电极数据: 上传电极数据到自动化系统，支持系统参数定义默认打勾，使用系统必须勾选
