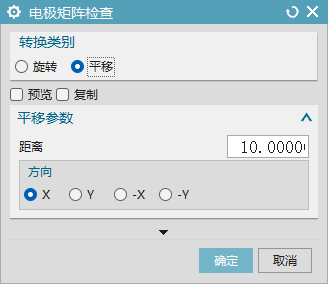

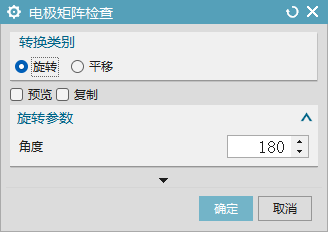

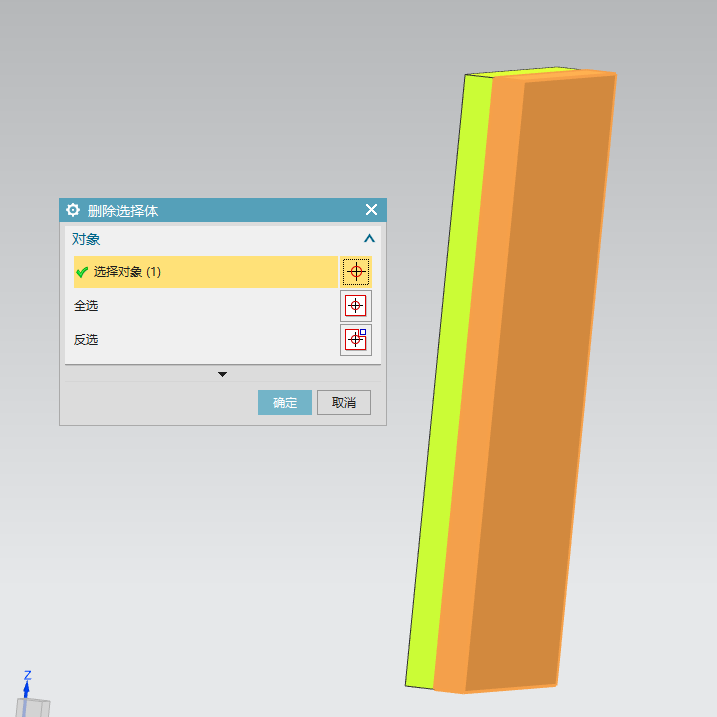

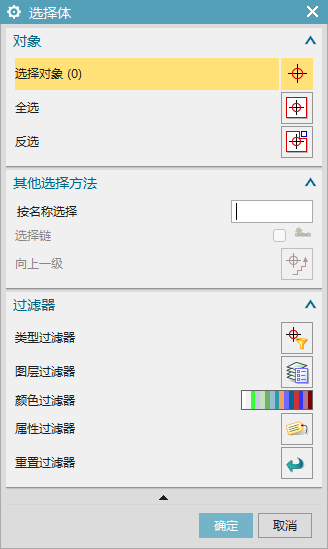

电极设计工具

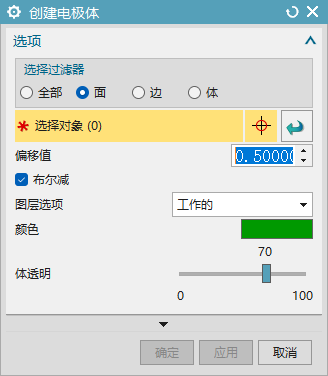

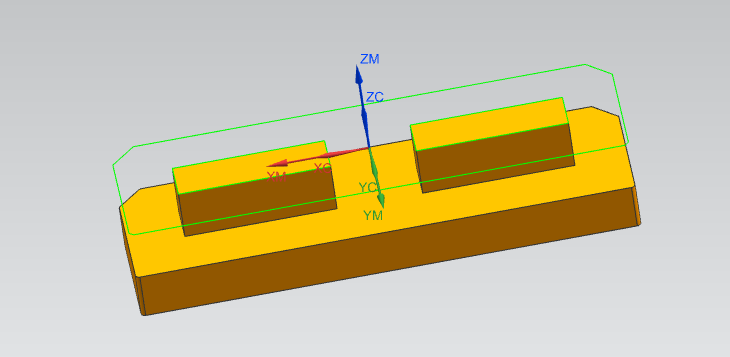

创建电极体

选择过滤：

• 全部：可选择所有类型对象来创建电极体；
• 面：仅选择面类型对象进行创建；
• 边：仅选择边类型对象进行创建；
• 体：仅选择体类型对象进行创建。

对象与偏移：

• 选择对象：用于选取创建电极体的目标对象；
• 偏移值：设置电极体的偏移参数;

布尔运算与图层：

• 布尔减：勾选后启用布尔减运算；
• 图层选项：可选择电极体所在图层，当前选择 “工作的” 图层。

显示设置：

颜色：设置电极体的显示颜色； 体透明：通过滑块调整电极体的透明程度（范围 0 到 100）。

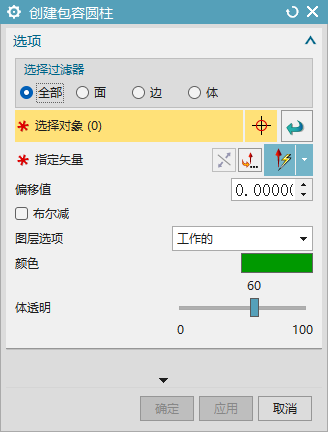

包容圆柱

选择过滤：

• 全部：可选择所有类型对象来创建包容圆柱；
• 面：仅选择面类型对象进行创建；
• 边：仅选择边类型对象进行创建；
• 体：仅选择体类型对象进行创建。

对象与矢量：

• 选择对象：用于选取创建包容圆柱的对象；
• 指定矢量：用于指定包容圆柱的矢量方向。

偏移与图层：

• 偏移值：设置包容圆柱的偏移参数，可输入数值调整；
• 布尔减：勾选后启用布尔减运算；
• 图层选项：可选择包容圆柱所在图层，示例中为 “工作的” 图层。

显示设置：

• 颜色：设置包容圆柱的显示颜色，示例中为绿色；
• 体透明：通过滑块调整包容圆柱的透明程度，范围 0 到 100。

面拆分体

• 通过选中的面（平面、圆柱面、圆锥面）作为分割工具，分割其所属的体

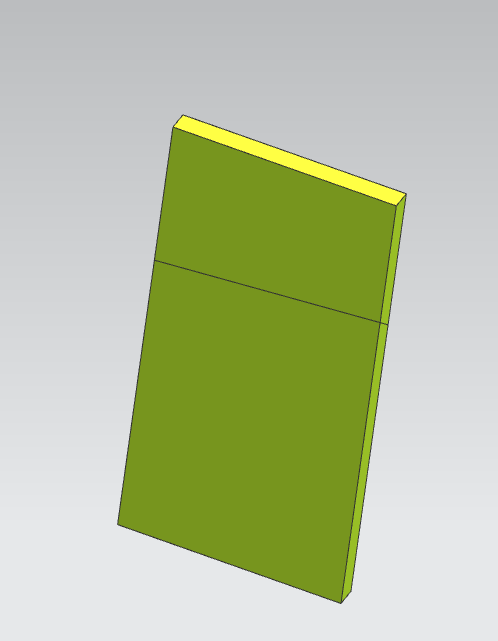

• 示例：圆柱面

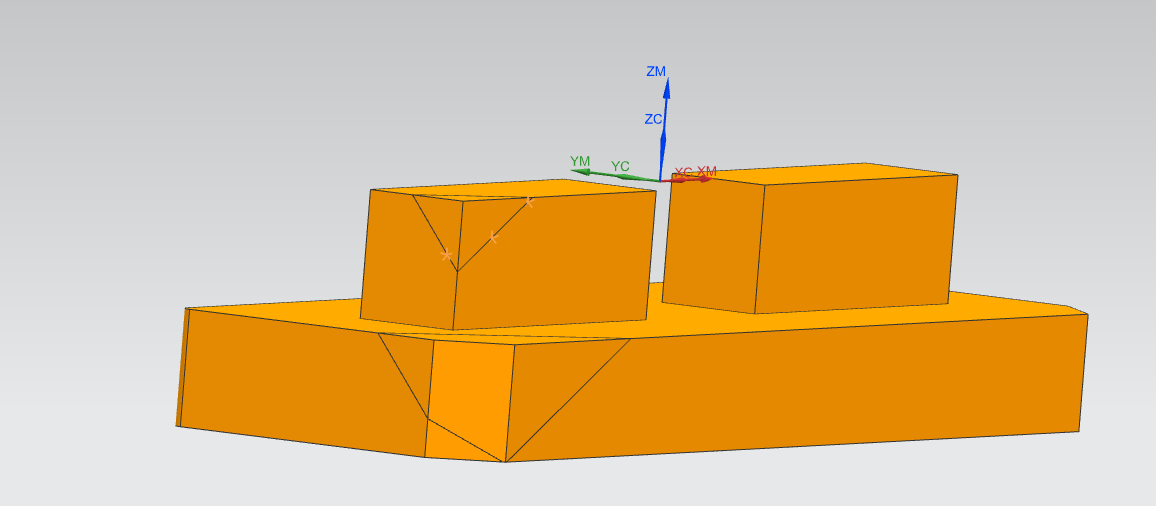

• 示例：平面

点拆分体

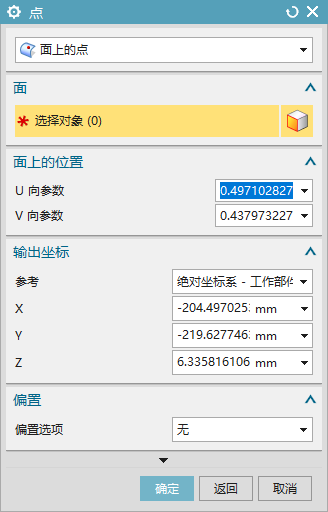

• 通过指定一个点和当前 WCS（工作坐标系）的 Z 轴方向创建分割平面，使用该平面分割选中的体

三点拆分体

• 通过用户指定的三个点创建分割平面，使用该平面分割选中的体

直线拆分体

• 通过用户绘制的直线创建拉伸特征，使用该拉伸体分割选中的体

矩形拆分体

• 通过用户绘制的矩形创建拉伸特征，使用该拉伸体分割选中的体

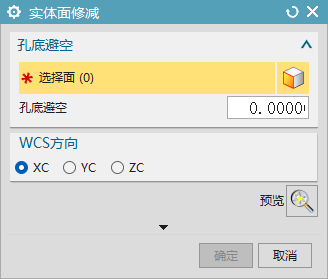

孔底避空

• 在孔结构的底部创建指定深度的 避空槽，避免加工刀具与孔底干涉，或预留装配间隙。

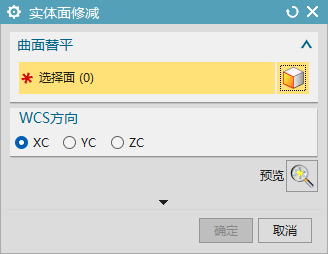

顶面替换平面

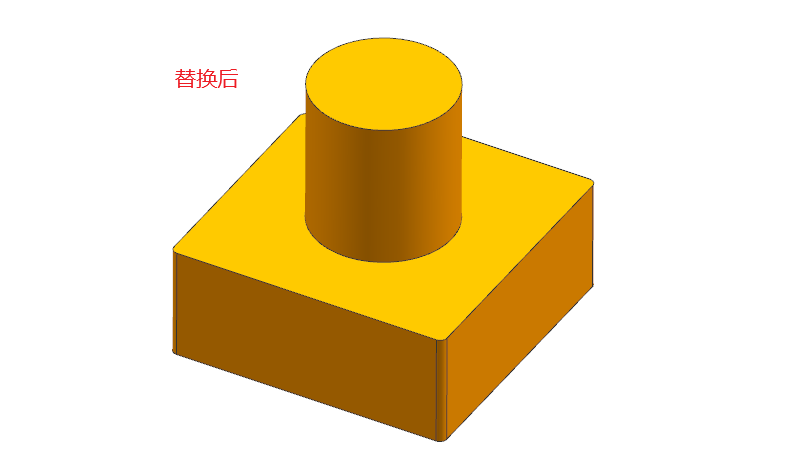

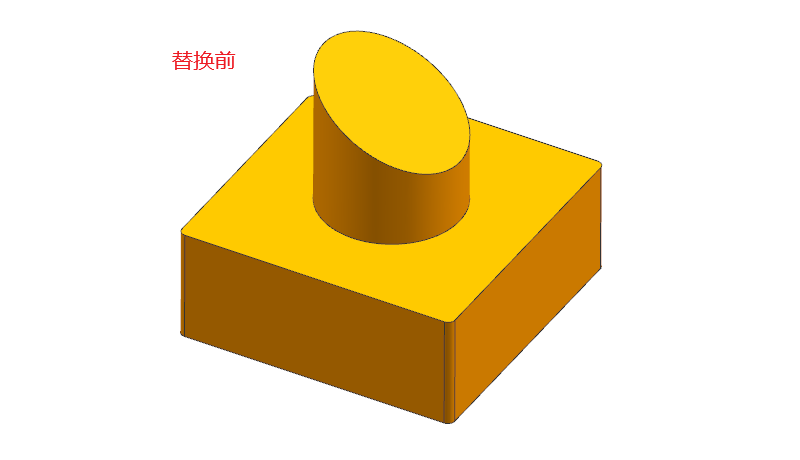

• 当前工作坐标系的X、Y、Z轴方向，将实体顶面不规则曲面替换为最高点平整平面。

压平曲线

• 让用户选择一个或多个曲面，自动提取这些曲面的边界曲线，并将其沿当前工作坐标系的 Z 轴方向投影到一个与 WCS 关联的平面上，最终生成平面化的曲线

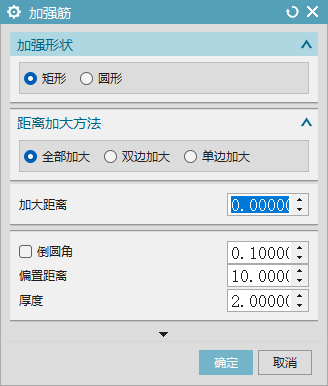

筋条顶部加固

加强形状：

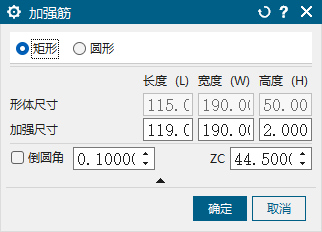

• 矩形：选择创建矩形类型的加强筋，激活后续距离加大、厚度等相关参数；

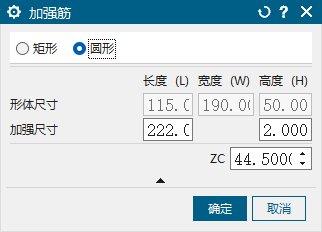

• 圆形：选择创建圆形类型的加强筋，对应圆形加强筋的参数配置逻辑调整。

距离加大方法：

• 全部加大：对加强筋各边全部执行距离加大操作；
• 双边加大：对加强筋双边执行距离加大操作；
• 单边加大：对加强筋单边执行距离加大操作。
• 加大距离：设置加强筋距离加大的具体数值。
• 倒圆角：勾选后启用 “倒圆角” 功能，可在右侧输入框设置倒圆角半径；未勾选时，加强筋边缘为直角。
• 偏置距离：设置加强筋的偏置位置参数。
• 厚度：设置加强筋自身的厚度参数。

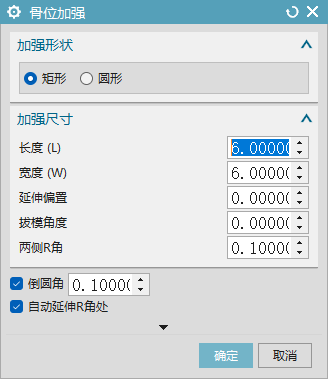

筋条侧面加固

加强形状：

• 矩形：选择创建矩形类型的骨位加强，同时激活 “长度(L)”,“宽度 (W)” 参数输入；
• 圆形：选择创建圆形类型的骨位加强，“长度(L)”和“宽度 (W)” 参数自动隐藏，激活“直径(D)参数输入”。

加强尺寸：

• 长度 (L)：设置骨位加强自身的长度参数；
• 宽度 (W)：设置骨位加强自身的宽度参数；
• 直径 (D): 设置骨位加强自身的直径参数；
• 延伸偏置：设置骨位加强的延伸偏置参数；
• 拔模角度：设置骨位加强的拔模角度参数；
• 两侧 R 角：设置骨位加强两侧 R 角的参数。
• 倒圆角：勾选后启用 “倒圆角” 功能，可在右侧输入框设置倒圆角半径；未勾选时，骨位加强边缘为直角。
• 自动延伸 R 角处：勾选后骨位加强的 R 角处会自动延伸。

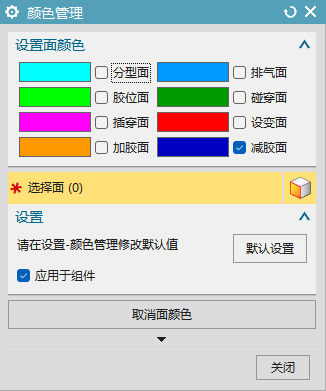

颜色管理

设置面颜色：

• 为模具各类功能面（如分型面、排气面、骨位面等）关联固定预设颜色，便于设计中快速区分不同功能的面。可以在系统配置的电极基准台模板配置中修改默认设置。
• 设置默认颜色：将颜色选项重置为默认设置。
• 应用于组件：开启后可以在组件的面上进行上色。
• 取消面颜色：将选择的面的颜色重置为创建颜色。
