电极基准台

电极基准台

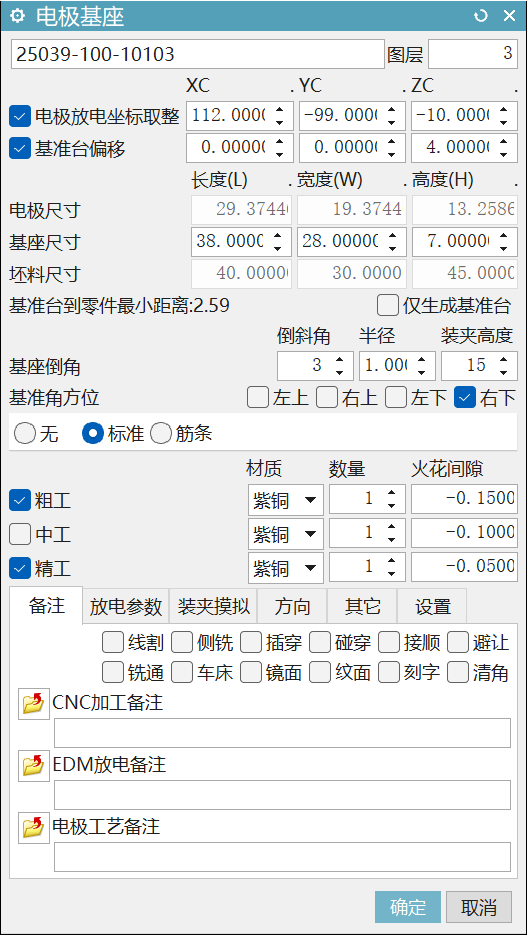

电极基座

alt text

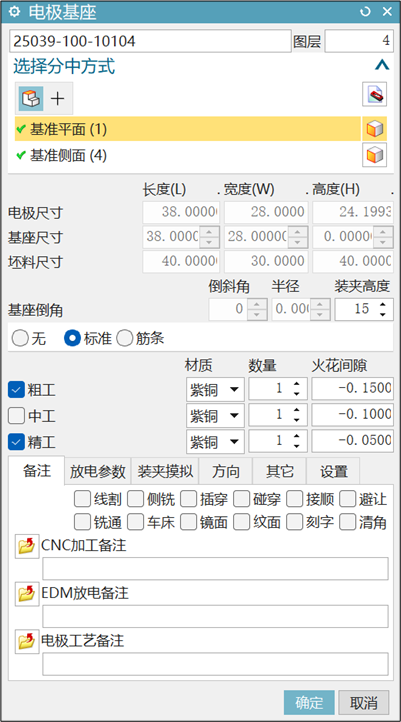

  • 电极基座：根据电极形体创建电极基准台并定义相关参数
  • 电极编号：定义电极编号（根据初始化电极编号前缀自动生成）
  • 图层：定义电极放置图层号(根据系统参数设置定义开始层)
  • 放电坐标取整：定义坐标是否取整，调整X Y Z值
  • 基准台偏移：定义基准台偏移值，数值会继存到下一个电极
  • 电极尺寸：显示电极头部的外形尺寸
  • 基座尺寸：定义电极基座的尺寸(支持系统参数定义最小尺寸，基准边缘到形体的距离)
  • 胚料尺寸：显示胚料尺寸（支持系统参数定义扩大值，增量方式）
  • 基准台到零件最小距离：:显示基准台离工件的最小距离
  • 仅生成基准台：生成一个无属性的基准台
  • 基准倒角：调整C角 圆角大小（支持系统参数定义默认大小）
  • 装夹高度：调整电极高度装夹（支持系统参数定义默认大小）
  • 基准角方位:定义基准角方向（支持系统参数定义默认方向或继存上一次方向）
  • 无，标准，筋条：组合火花位（支持系统参数定义组合）
  • 粗工：定义粗工 数量 间隙 材质
  • 中工：定义中工 数量 间隙 材质
  • 精工：定义精工 数量 间隙 材质

备注

alt text

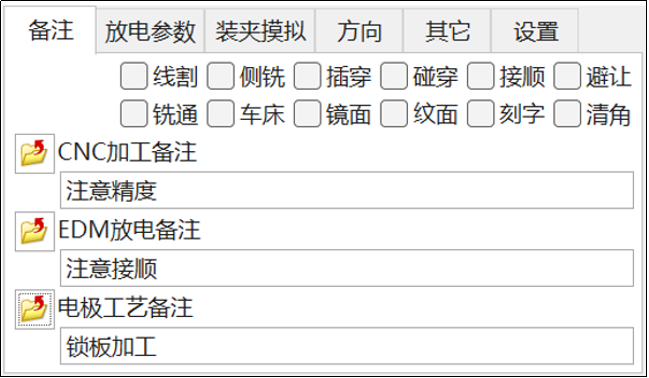

  • CNC加工备注：CNC加工注意事项备注，用于输出标签（支持系统参数设置）
  • EDM放电备注：EDM放电注意事项备注，用于输出标签（支持系统参数设置）
  • 电极工艺备注：工艺信息注意事项备注，用于输出标签（支持系统参数设置）

放电参数

alt text

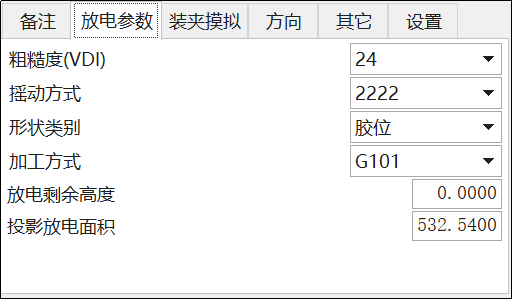

  • 粗糙度（VDI）：定义粗糙度，用于输出标签（支持系统参数设置默认）
  • 摇动方式：定义摇动方式，用于输出标签（支持系统参数设置默认）
  • 形状类别：定义电极形状，用于输出标签（支持系统参数设置默认）
  • 放电剩余高度：定义放电实际高度
  • 投影方面面积：定义投影放电面积

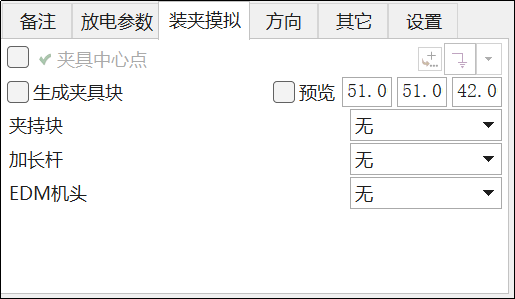

装夹模拟

alt text

  • 夹具中心点：定义粗糙度，用于输出标签（支持系统参数设置默认）
  • 生成夹具块：定义夹具中心，一般用于偏心电极的应用
  • 预览：查看夹具模型或自定义块
  • 夹持块：选择模拟夹持块
  • 加长杆：选择模拟加长杆
  • EDM机头：选择模拟机头

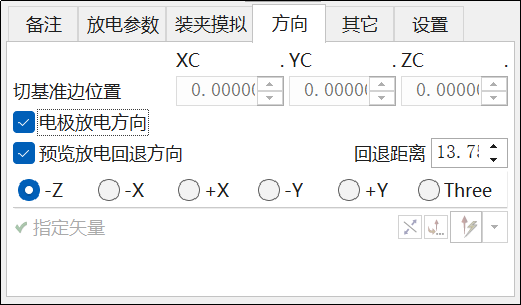

方向

alt text

  • 切边基准位置：XC YC ZC调整三轴联动切边位置
  • 电极放电方向：激活放电方向后可修改-Z -X +X -Y +Y Three
  • 预览放电回退方向：查看电极回退位置
  • 回退距离：电极回退距离

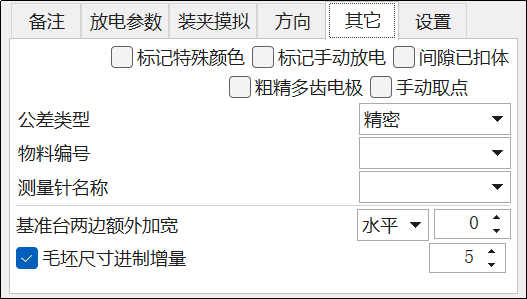

其它

alt text

  • 标记特殊颜色：电极绑定一个特殊的颜色ID
  • 标记手动放电：标记手动放电后扫描放电不出程序
  • 间隙已扣体：标记电极已扣体
  • 粗精多齿电极：自动跳转粗精多齿电极设置
  • 手动取点：标记电极形体不会自动取点
  • 公差类型：修改电极公差
  • 物料编号：对接MES系统
  • 测量针名称：指定该电极需要使用的测针
  • 基准台两边额外加宽：基准台额外加大对应的方向和值
  • 毛胚尺寸进制增量：增量值

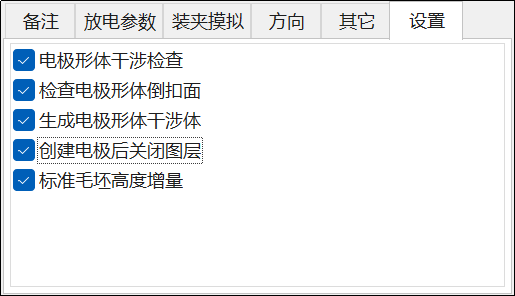

设置

alt text

  • 电极形体干涉检查：检查电极形体和零件是否干涉
  • 检查电极形体倒扣面：检查电极形体是否有倒扣面
  • 创建电极后关闭图层：创建电极后关闭该电极图层
  • 标准毛坯高度增量：使用毛坯高度增量

异型电极

alt text

  • 异型电极：用于异型电极上属性
  • 选择分中方式;常规电极、单边电极、多轴联动使用选面，车床电极，方块电极选点
  • 基准面：定义电极基准面
  • 基准侧面：定义电极侧面，根据基准侧面自动识别电极分中方式

编辑异型电极

  • 编辑异型电极：修改有属性的电极，会自动读取已经存在的电极编号、间隙、数量等相关属性

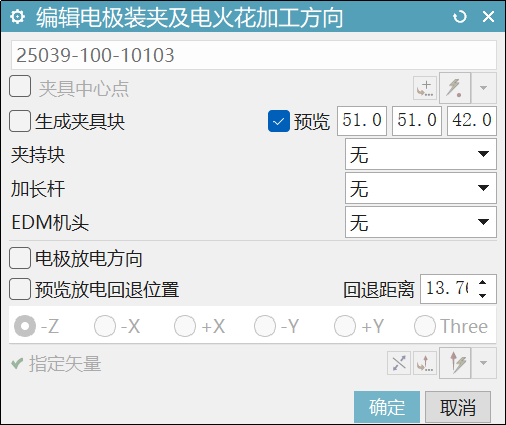

电极放电方向

alt text

  • 电极放电方向：用于编辑电极装夹信息，调整电火花加工方向
  • 夹具中心点：定义粗糙度，用于输出标签（支持系统参数设置默认）
  • 生成夹具块：定义夹具中心，一般用于偏心电极的应用
  • 预览：查看夹具模型或自定义块
  • 夹持块：选择模拟夹持块
  • 加长杆：选择模拟加长杆
  • EDM机头：选择模拟机头
  • 电极放电方向：激活放电方向后可修改-Z -X +X -Y +Y Three
  • 预览放电回退方向：查看电极回退位置
  • 回退距离：电极回退距离

多齿电极

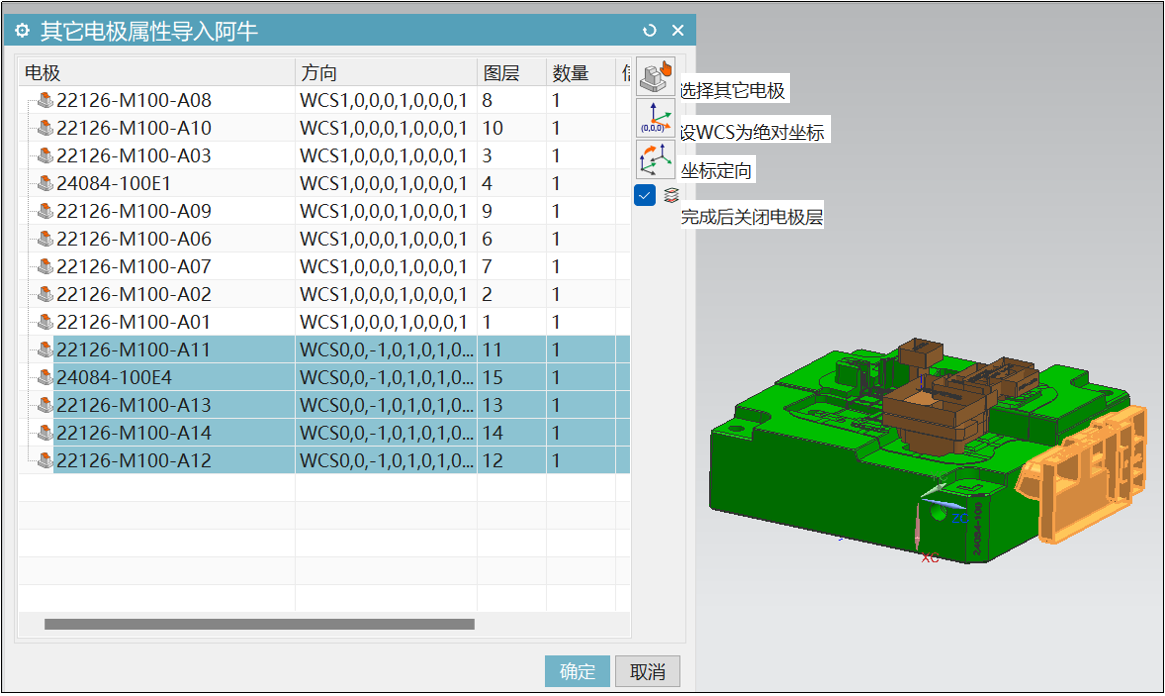

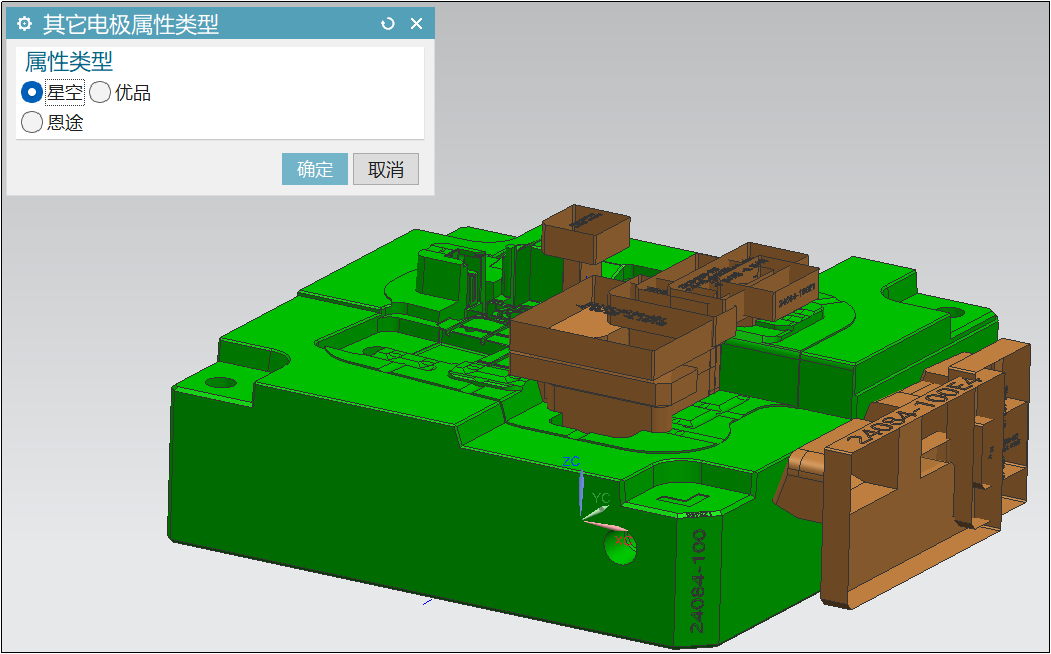

从其它外挂导入

alt textalt text

  • 适用于其它外挂批量导入阿牛属性
  • 选择其它电极：追加需要转换的电极
  • 设WCS为绝对坐标：WCS与绝对坐标重叠
  • 坐标定向:指定电极进行定向WCS
  • 完成后关闭电极层：关闭电极层

电极信息

alt text

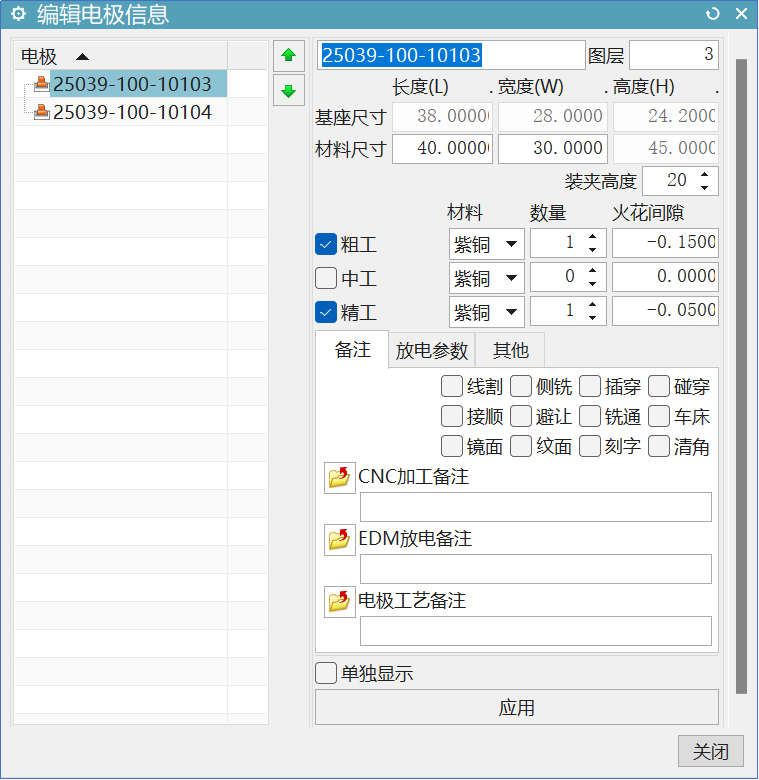

  • 适用于：编辑电极信息内容，
  • 单独显示:单独显示选中电极
  • 应用：修改确认

电极重命名

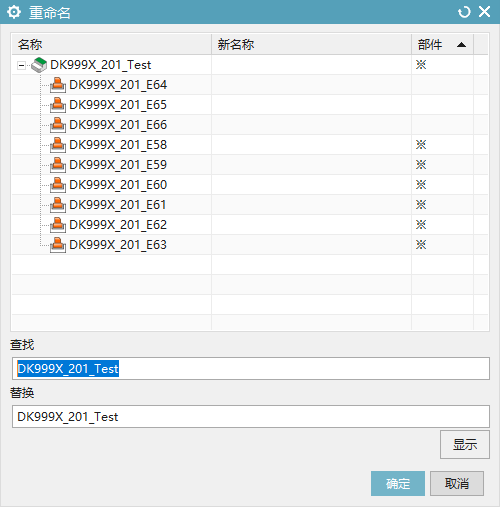

适用于：生产相同模具时，批量变更电极编号
alt text

  • 部件：已导出电极Part文件的电极
  • 查找：需替换的电极编号及模具编号字符串
  • 替换：新的电极编号及模具编号字符串
  • 重命名范围：电极属性、电极实体名称、电极图层名称、电极图纸名称及属性、拆电极图档属性、已导出电极Part文件属性、实体属性及名称

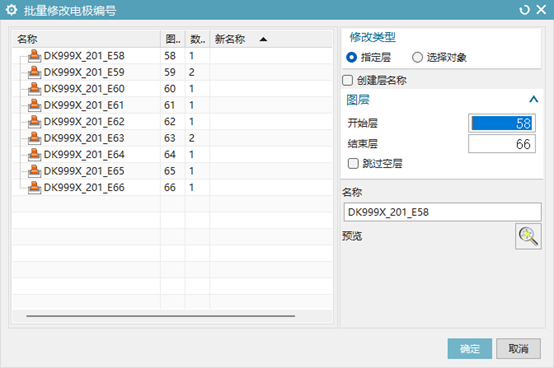

批量修改电极编号

适用于：模具编号不连续或删除电极后重新排序
alt text

  • 修改类型 - 指定层：默认加载所有电极，按起始层至结束层顺序重命名，电极名称从输入值开始连续递增
  • 跳过空层：确保电极编号连续递增
  • 创建层名称：在电极所属层创建同名图层

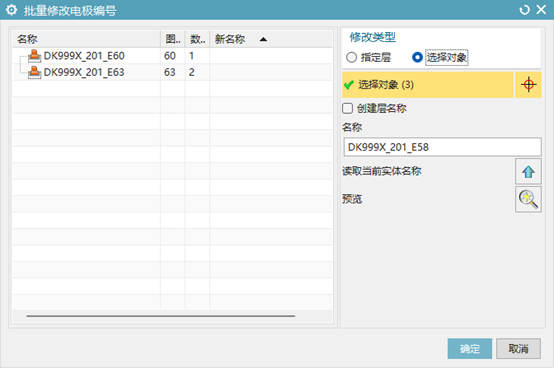

    alt text
  • 修改类型 - 选择对象：选择需修改的电极进行重命名，从指定名称开始递增编号，支持从所选电极读取默认名称并预览新名称

镜像电极

适用于：镜像模具的电极设计

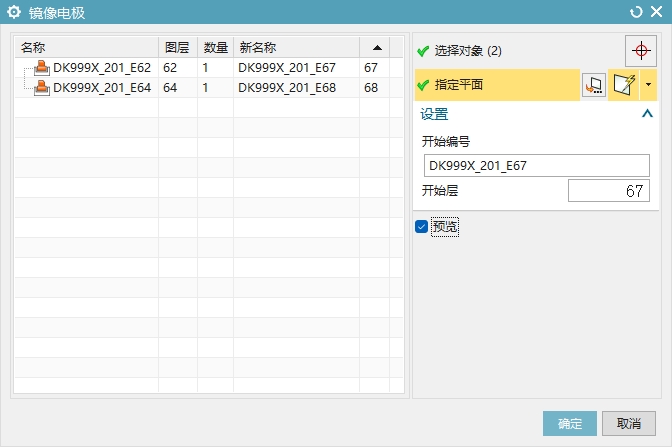

alt text

  • 选择对象：需镜像的电极
  • 指定平面：镜像参考平面
  • 开始编号：新电极起始编号（自动递增）
  • 开始层：新电极起始图层（自动递增）
  • 预览：实时镜像效果预览
