电极图纸

常规电极出图

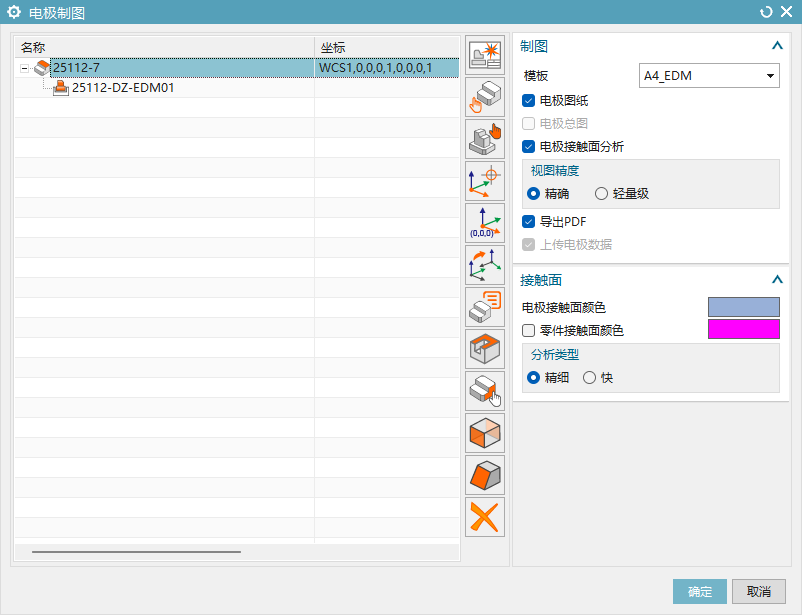

适用于：单工位1个坐标系放电图

• 默认一个面放电图
• 重新选零件
• 重选电极
• 坐标定位
• 设定备注
• 指定零件Z基准平面
• 零件分中面、侧面排除挂台
• 斜顶选择标角度面

多工位电极出图

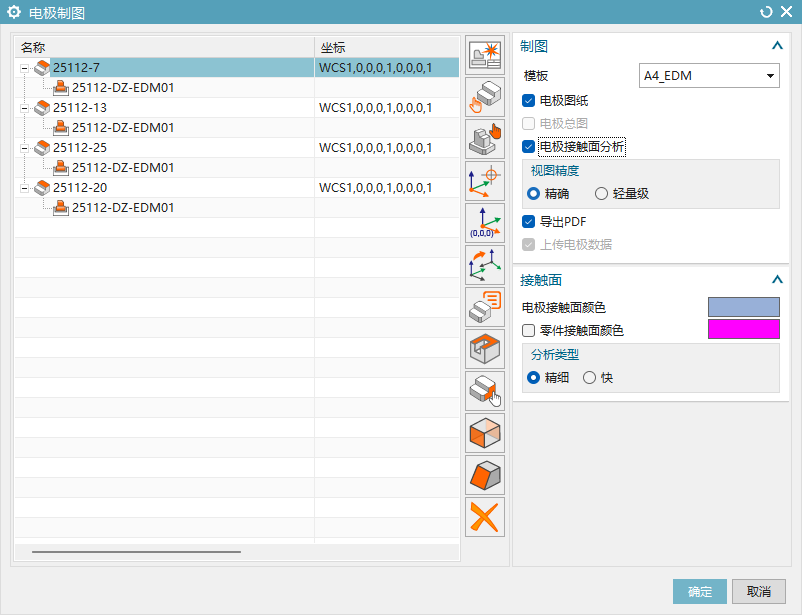

适用于：多工位、多零件、多个坐标系放电图

• 新增制图
• 每个制图零件单独设置以下命令：
• 1选择零件
• 2选择电极
• 3坐标定位
• 4设定备注
• 5指定零件Z基准平面
• 6零件分中面、侧面排除挂台
• 7斜顶选择标角度面
