電極の図面

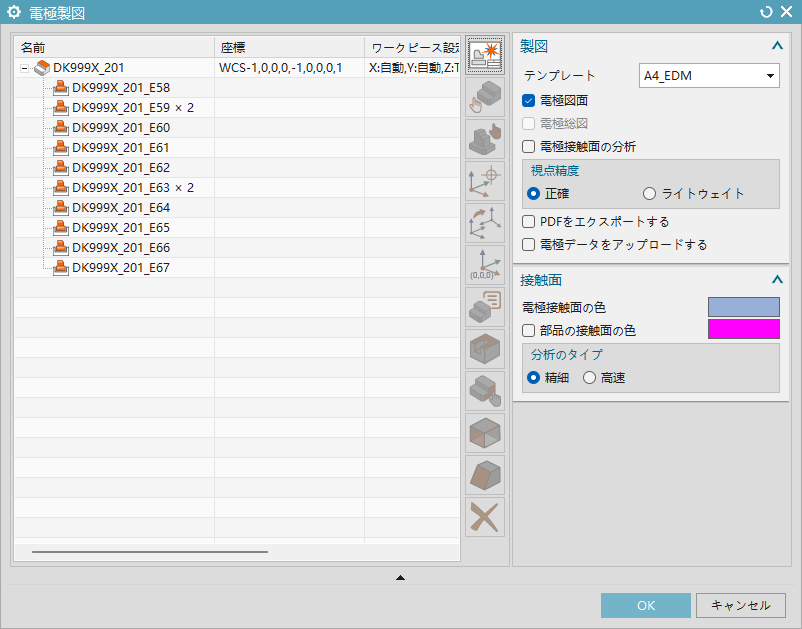

通常電極の図面出力
適用対象：単一ステーション、1 つの座標系による放電図
- デフォルトで 1 面の放電図を出力
- 部品の再選択
- 電極の再選択
- 座標位置決め
- 備考の設定
- 部品の Z 基準面を指定
- 部品の中心出し面、側面の段差（掛け台）を除外
- スライド（斜めコア）の角度表示面を選択

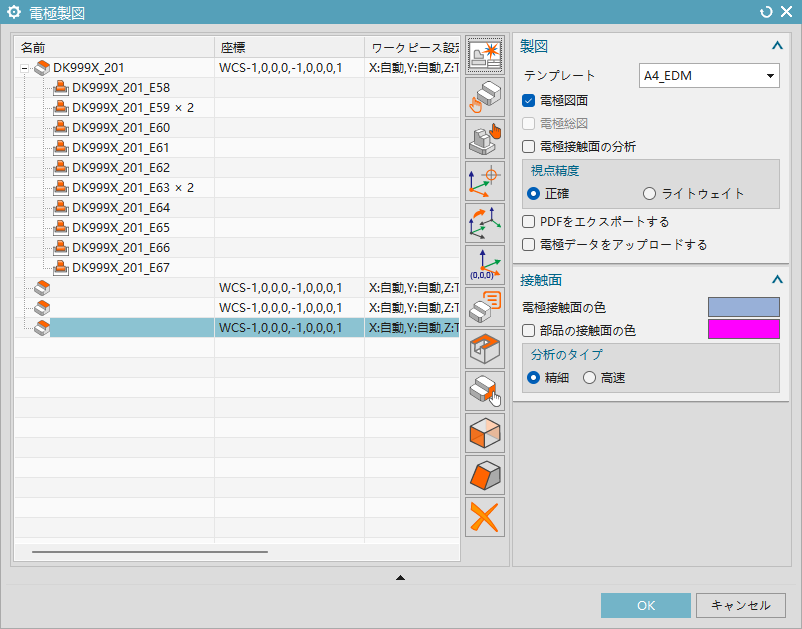

多ステーション電極の図面出力
適用対象：多ステーション、多部品、複数座標系による放電図
- 図面の新規作成
- 各図面の部品について、以下のコマンドを個別に設定：
- 部品の選択
- 電極の選択
- 座標位置決め
- 備考の設定
- 部品の Z 基準面を指定
- 部品の中心出し面、側面の段差（掛け台）を除外
- スライド（斜めコア）の角度表示面を選択
